颚式碎石机的内部构造

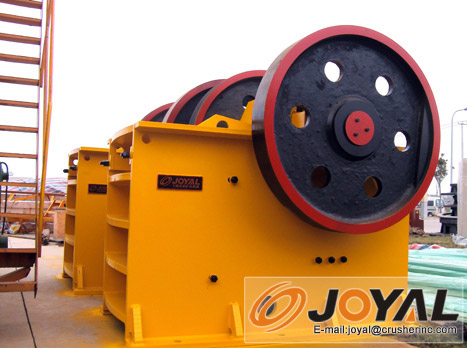

颚式碎石机产值跨度较大,小到一小时1吨,大到一小时2200吨的均有,而其他碎石设备,像反击破,圆锥破这类设备,他们的产值也只能达到800-1500吨左右,所以单从此点来看,颚式碎石一直火下去也是有道理的!
一部完整的颚式碎石主要是由固定颚板、活动颚板、机架、上下护板、调整座、动鄂拉杆等构成,设计简单,零部件少,纵然是新手只要经过简单培训,也是可轻松上岗操作;另外,简单的结构配置,也可为后续设备检查、维护节省很多时间!

    颚式碎石内部构造图:

    1、飞轮:均衡惯性,促进正常运转。
    2、机架:耐用型设计,钢板焊接结构,Co2保护电弧焊接,装配后去应力处理。
    3、动颚:由动颚支架和活动颚板组成等部分组成,动颚支架采用35#铸钢,并经过调质处理。
    4、轴承:采用双列向心球面滚子轴承,并具有微调、随受力大,耐用等特点。
    5、偏心轴:调制铬钼钢锻造,特有的大直径设计更适合用于重型机械。
    6、楔块系统便于更换。
    7、护板:锰钢铸造,便于更换。
    8、颚板:分活动和固定两种,为提高破碎效果,表面采用优化齿形,材质采用ZGMN13,具有硬度高,耐磨,使用效果良好的特点。
    9、垫片调整,简单方便,可靠性高,闭口边易于调节。
    10、高质量铸钢调整座,使用寿命长。
    11、无键连接设计。
    12、带弹簧拉杆。
    13、铸铁肘板,提高保险系数,不可破碎物(如钢铁)进入破碎机时,用于保护破机组件。
    14、平稳的肘板冲程。
