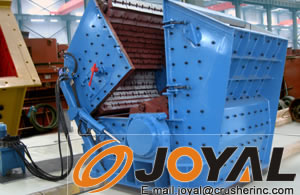

PFW液压反击式破碎机



工作原理：

PFW液压反击式破碎机是一种利用冲击能来破碎物料的破碎机械。石料由机器上部直接落入高速旋转的转盘当物料进入板锤作用区时，受到板锤的高速冲击而破碎，并被抛向安装在转子上方的反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎。形成闭路多次循环，由筛分设备控制达到所要求的粒度。此过程重复进行，直到物料被破碎至所需粒度，由机器下部排出为止。调整反击架与转子架之间的间隙可达到改变物料粒度和物料形状的目的。本机在反击板后采用弹簧保险装置，当非破碎物进入破碎腔后，前后反击架后退，非破碎物从机内排出。

性能参数：

初破反击式破碎机技术参数

P型号	规格	进料口 尺寸(mm)	进料 尺寸(mm)	产量(t/h)	功率(kW)	重量(t)
PFW 1210II	Ф1150X960	1100X1030	400	90-160	90-110	17.0
PFW 1214II	Ф1150X1400	1100X1430	500	130-200	132-160	22.0
PFW 1315II	Ф1300X1500	1200X1530	600	180-320	160-200	29.0
PFW 1318II	Ф1300X1800	1200X1830	700	240-400	200-250	34.0

液压反击式破碎机技术参数

s型号	规格	进料口尺寸(mm)	进料尺寸(mm)	产量(t/h)	功率(kW)	重量(t)
PFW 1210Ⅲ	Ф1150X960	570X990	250	70-120	90-110	15.0
PFW 1214Ⅲ	Ф1150X1400	570X1430	250	90-170	132-160	19.0
PFW 1315Ⅲ	Ф1300X1500	625X1530	300	180-270	160-200	25.0
PFW 1318Ⅲ	Ф1300X1800	625X1830	300	220-300	200-250	30.0

以上产量按破碎中等硬度的石灰石测定
